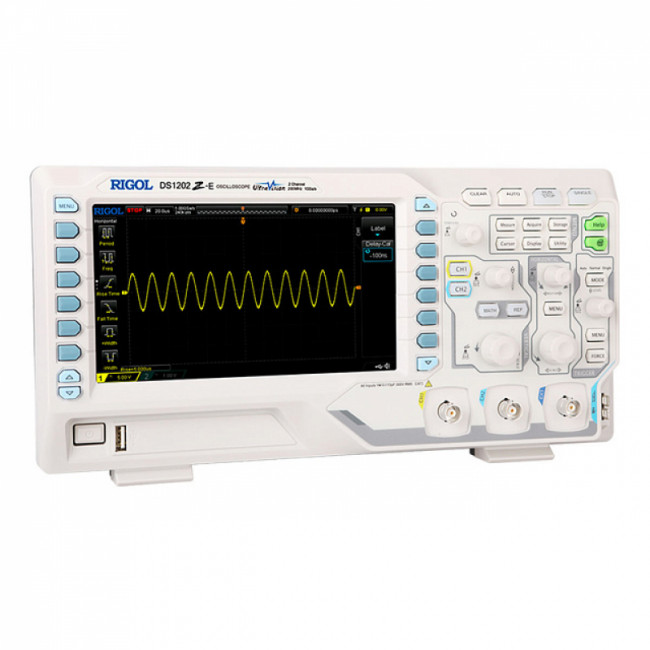

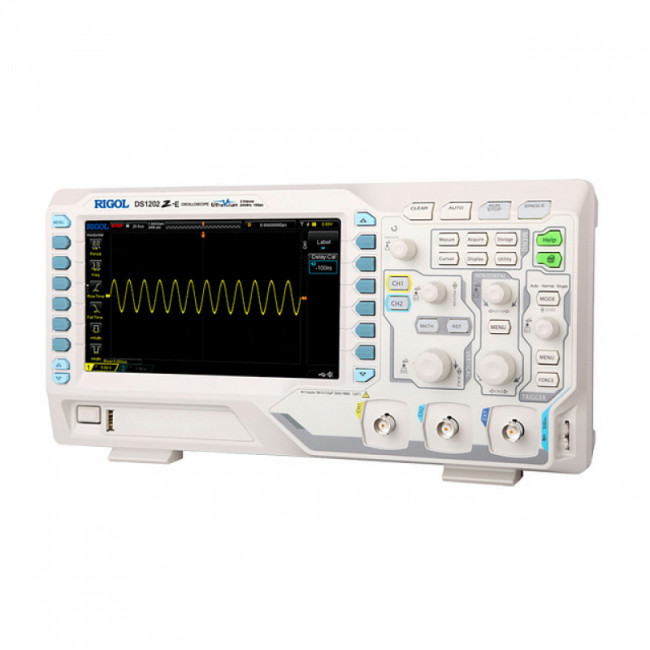

Цифровой осциллограф RIGOL DS1202Z-E

Цифровой осциллограф Rigol DS1202Z-E относится к лабораторным радиоизмерительным приборам начального уровня, но реализует в себе ряд технологий и функций, которые свойственны изделиям более высокого класса. Устройство оборудуется двумя каналами с отдельным входом запуска и отличается от других моделей семейства DS1000Z наиболее широкой полосой пропускания, составляющей 200 МГц. Обладая доступной ценой, оно подходит для решения рутинных измерительных задач и может использоваться в образовательной сфере, сервисных центрах, на производственных линиях, а также в радиолюбительской практике.

Подобно другим моделям линейки DS1000Z и представителям старших серий, осциллограф Rigol DS1202Z-E использует технологию UltraVision, которая поддерживается на аппаратном уровне. Чипсет обеспечивает высокую скорость захвата сигнала при широком динамическом диапазоне и реализует широкий перечень функций по запуску и анализу осциллограмм. Высокопроизводительный режим навигации по сигналу упрощает выявление аномалий.

Функциональные возможности

Глубина памяти в 24M позволяет цифровому осциллографу поддерживать максимальный показатель частоты дискретизации при наблюдении продолжительных процессов во всём диапазоне полосы пропускания. Функция записи и последующего воспроизведения до 60 000 кадров осциллограмм в реальном времени позволяет эффективнее отыскивать сбои и неполадки при тестировании оборудования, обеспечивая регистрацию сложных процессов и изучение их в динамике, с выполнением необходимых измерений.

Высокая наглядность

Прибор оснащается 24-битным дисплеем с диагональю 7 дюймов и разрешением 800 x 480, который выполнен по тонкопленочной технологии. У модели Rigol DS1202Z-E поддерживается режим многоуровневого отображения яркости сигнала, обеспечивая имитацию эффекта флуоресцентного послесвечения аналоговых осциллографов, что упрощает выявление выбросов и редких аномалий.

Особенности

• Интегрированный частотомер позволяет обходиться без отдельного прецизионного измерителя частотных параметров, обеспечивая получение результатов с разрешением до 6 разрядов.
• Функция запуска и декодирования шин I2C, SPI и RS232/UART расширяет диагностические возможности осциллографа.

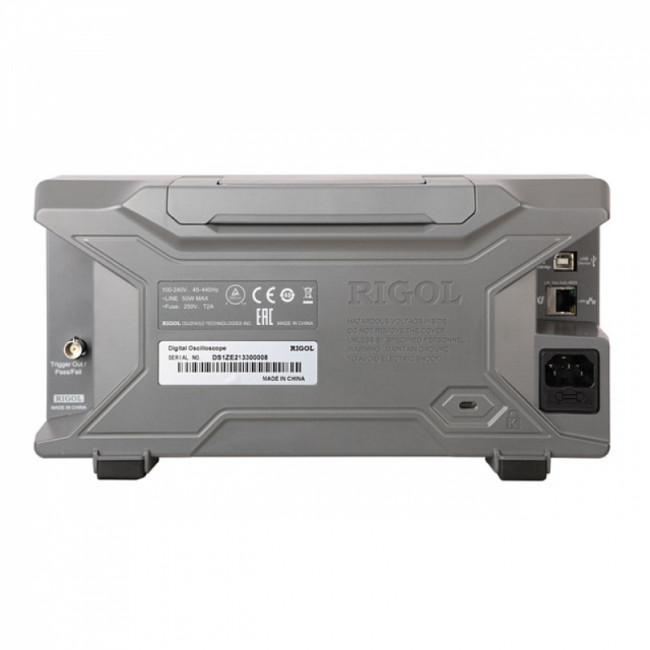

• Интерфейсы для дистанционного управления USB и LAN-LXI и поддержка SCPI команд дают возможность использовать прибор в составе измерительных стендов и автоматизированных испытательных установок.
