| Производитель | Техно-АС |
| Звуковая индикация | встроенный излучатель:- синтезированный звук ЧМ- звуковая индикация нажатия кнопок |
| Режимы "модуляции" (сигналы специальной формы) | - прерывистый "ПР" (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц - двухчастотный "2F" (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно) |
| Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
| Определение глубины залегания трассы | - 0...10 м- автоматически в режиме "Трасса"- по нажатию кнопки в режиме "Зонд" |
Описание

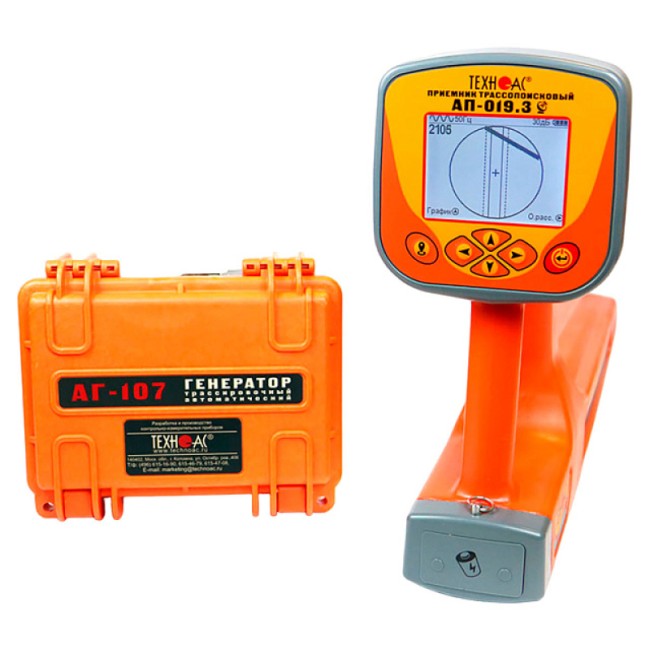

Трассоискатель ТЕХНО-АС Успех АГ-309.30К — это современное устройство, которое позволяет точно определить местоположение и глубину залегания подземных коммуникаций.
Точность и удобство
Благодаря инновационному моноблочному приемнику с крупным ЖК дисплеем, специалисты могут с высокой точностью определить местоположение и глубину залегания коммуникаций до 10 метров. Встроенный GPS/ГЛОНАСС модуль помогает точно определить координаты, что упрощает работу.
Специальный режим для неметаллических коммуникаций
Для поиска неметаллических коммуникаций используется режим "Зонд". Он позволяет применять внутритрубной генератор, который точно выявляет их местоположение.
Компактный генератор в комплекте

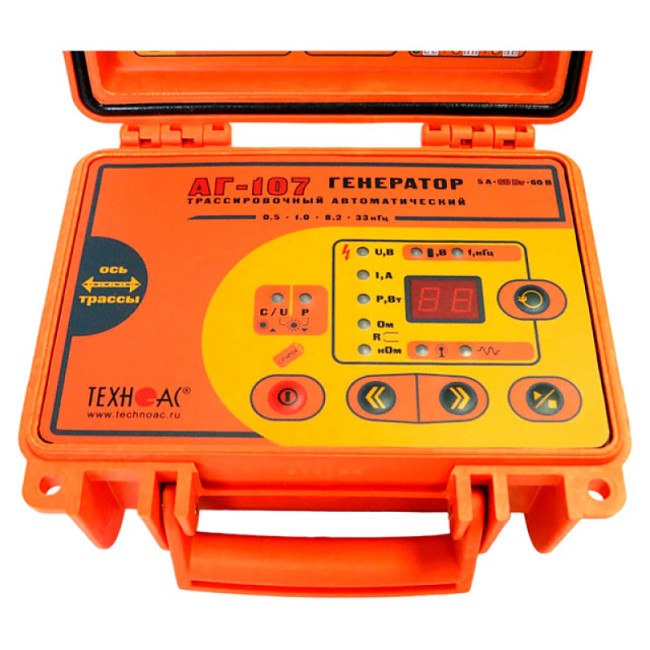

В комплект входит компактный автономный генератор АГ-107 мощностью до 60 Вт. Он позволяет проводить трассировку коммуникаций бесконтактным способом.
Применение
Трассоискатель ТЕХНО-АС Успех АГ-309.30К используется для решения различных задач:
- Определение местоположения и глубины залегания подземных коммуникаций до 10 метров.
- Трассировка коммуникаций на расстоянии до 5 км с помощью генератора.
- Поиск электрических кабелей под напряжением и мест их пересечения с трубопроводами.
- Обнаружение повреждений кабельных линий для быстрого ремонта.
- Обследование участков перед началом земляных работ, чтобы избежать повреждений инженерных коммуникаций.
Характеристики
| Производитель | Техно-АС |
| Звуковая индикация | встроенный излучатель:- синтезированный звук ЧМ- звуковая индикация нажатия кнопок |
| Режимы "модуляции" (сигналы специальной формы) | - прерывистый "ПР" (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц - двухчастотный "2F" (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно) |
| Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
| Определение глубины залегания трассы | - 0...10 м- автоматически в режиме "Трасса"- по нажатию кнопки в режиме "Зонд" |
| Время работы ("жизненный цикл") | при работе от встроенного аккумулятора 1,2 часа в режимах "НП" и "2F" при исходной выходной мощности 30 Вт или 5 часов в режиме "ПР" при исходной выходной мощности 60 Втпри внешнем источнике питания, полностью определяется его свойствами и, соответственно |
| Степень защиты корпуса | IP65 |
| "Антенные" режимы | встроенная передающая антенна "LC" внешняя индукционная передающая антенна "АН" |
| Выходной усилитель мощности | технология - модифицированный CLASS D, КПД до 85% |
| Управление чувствительностью | - автоматическое – для 2D отображения "Трасса" - полуавтоматическое / ручное (по выбору) – для режимов "График", "График+", "MIN&MAX" и "Зонд"- автоматическое / ручное (по выбору) – для режима "2 частоты" |
| Устройство зарядное | - заряжает до напряжения 14,6 В током до 10 А;- обеспечивает генерацию одновременно с зарядкой5 |
| Габаритные размеры | 330 х 140 х 700 мм |
| Индицируемые параметры | - 2D визуализация положения трассы относительно прибора - глубина залегания трассы - ток сигнала - графики уровня сигнала - сила сигнала - параметры настройки и управления |
| Варианты подключения к исследуемой коммуникации | "контактное" подключение с "возвратом тока через землю""бесконтактное" подключение с применением встроенной передающей антенны "LC" "бесконтактное" подключение с применением внешней индукционной передающей антенны "АН" (интенсивность излучения выше и дост |
| Подключаемые внешние датчики | КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во "ТЕХНО-АС") |
| Автономный аккумулятор | 4 элемента LiFePO4 26700 3,2В последовательно |
| Источник питания | 4…7 В:- 4 элемента тип "С"- внешний аккумулятор (Power Bank - опция) |
| Светодиодные индикаторы | отдельные светодиоды, обозначающие параметры и режимы цифровой индикатор, отображающий значения параметров и режимов, а также реализующий "МУЛЬТИМЕТР" выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивлен |
| Согласование с нагрузкой | автоматическое, до достижения определенной интенсивности энергопотребления или до достижения тока в нагрузке ≥ 0,1 Аручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА " ") после автоматического согласования |
| Объем памяти модуля GPS | 2300 "точек" |
| Рабочий диапазон питающих напряжений, В | минимально допустимое напряжение 10максимально допустимое напряжение 15 |
| Масса | 2,45 кг |
| Максимальная чувствительность | (Режим "График" f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц )5 мкА на расстоянии 1 м |
| Внешние источники питания (не входят в комплект поставки) | - напряжение 10...15 В, мощность ≥ 80 Вт;- например, аккумуляторы автомобильные "12 В"5 |
| Количество встроенных датчиков | 4 |
| Нагрузка "кабель выходной" или "клещи" | 512 / 1024 / 8192 / 32768 |
| Вес электронного блока, не более | 2 кг |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Ограниченная программой, ≥ | 30 – в непрерывном "НП" режиме на сопротивления нагрузки до 120 Ом, в двухчастотном режиме "2F" на сопротивления нагрузки до 77 Ом60 – в прерывистом "ПР" режиме на сопротивления нагрузки до 60 Ом |
| Диапазон частот "Радио" | 8…40 кГц |
| Диапазон температур эксплуатации / хранения | -20…+60 / -30…+60°С |
| Габаритные размеры электронного блока (кейса), не более | 216 х 180 х 105 мм |
| Динамический диапазон входных сигналов | 120 дБ |
| В зависимости от "модуляции", ≥ | 48 – в двухчастотном режиме модуляции "2F" 60 – в других режимах |
| Частота фильтра в режиме "Зонд" | 512 Гц |
| Точность определения оси коммуникации, в % от глубины залегания | ±5% |
| Классификация по ГОСТ Р 51318.22-2006 | класс А |
| Точность определения глубины залегания | ±5% |
| Ограниченный программой при ручном повышении, ≥ | 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / "2F" 3 – при частоте 32768 Гц |
| Диапазон частот "Широкая полоса" | 0,04…8 кГц |
| Измерение тока принимаемого сигнала | - 0,01...9,99 А- автоматически в режиме "Трасса" |
| Автоматические выключения прибора | при напряжении питания < 8 Впри напряжении питания > 15,7 Впри коротком замыкании выхода в процессе автосогласованияпри несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим "стоп"через ≈100 сек. в режиме "стоп |
Комплектация

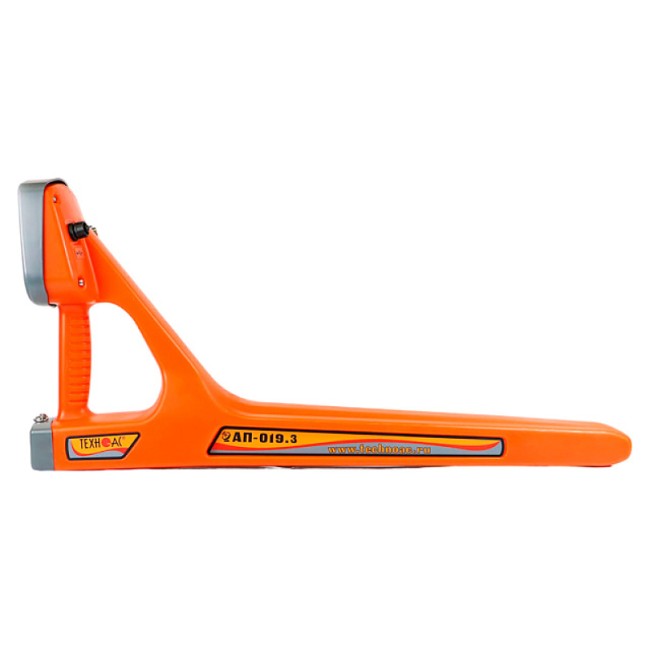

- Трассопоисковый приемник АП-019.3
- Генератор АГ-107
- Устройство зарядное АГ107.02.010
- Кабель АГ120.02.020
- Кабель АГ120.02.050
- Кабель USB 2.0 AM-mini USB 1 м
- Кабель АГ105.02.020
- Контакт магнитный АГ120.02.090 - 2 шт.
- Штырь заземления АГ110.02.004 - 2 шт.
- Батарейки для приемника - 4 шт.
- Диск CD-R
- Сумка для приемника (чехол 53212)
- Сумка для комплекта (чехол 53222)
- Руководство по эксплуатации
- Паспорт
