Кабелетрассоискатель ТЕХНО-АС Атлет АГ-319М

Name: Кабелетрассоискатель ТЕХНО-АС Атлет АГ-319М
Brand: Техно-АС

(0) Оставить отзыв

Сравнение

В избранное

Производитель	Техно-АС
Масса	2,1 кг
Визуальная индикация	OLED дисплей,178х64 пикс., 16 градаций "серого"
Подключаемые внешние датчики	КИ-105/110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Максимальный коэффициент усиления электрического тракта	>100 дБ

Подробные характеристики

Обзор Характеристики Комплектация Отзывы0

Описание

Кабелетрассоискатель ТЕХНО-АС Атлет АГ-319М — это передовой трассопоисковый комплект для поиска подземных коммуникаций: кабельных линий, металлических трубопроводов и других токопроводящих объектов. Основное его назначение — определение местоположения и глубины залегания таких объектов на глубине до 10 метров.

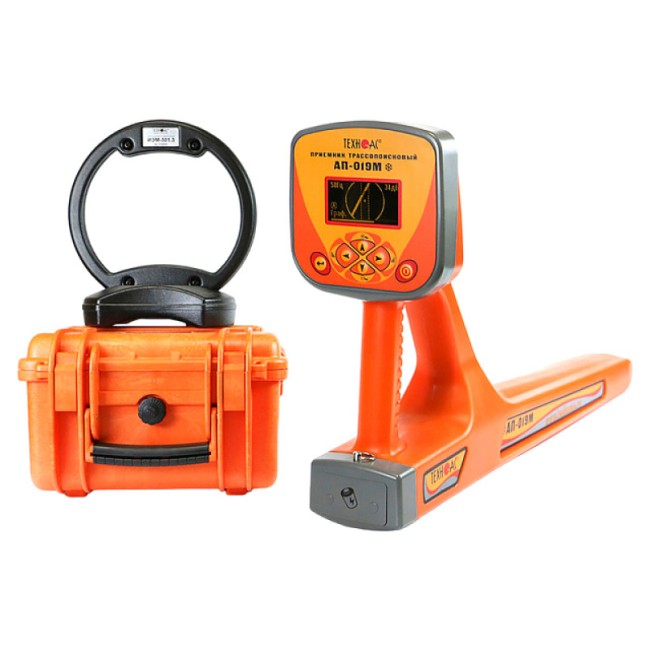

Состав комплекта

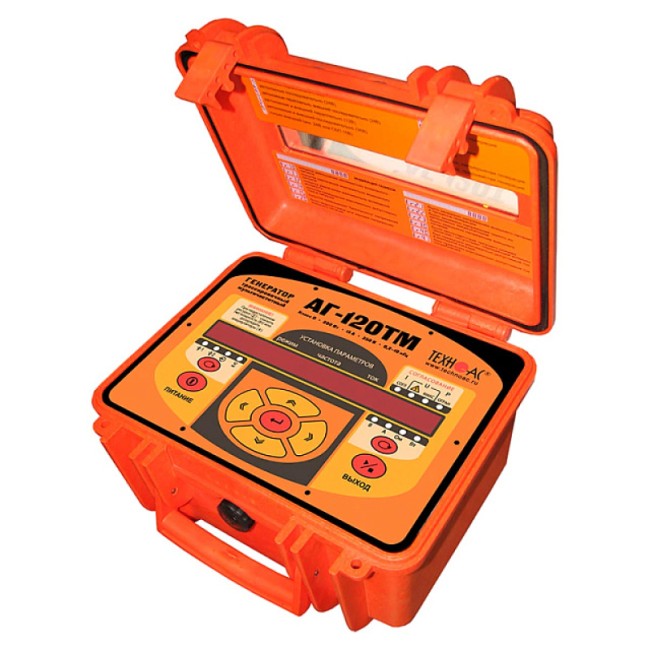

В комплект входит моноблочный приемник с морозоустойчивым ЖК-дисплеем. На дисплее отображается трасса коммуникации, что позволяет оператору в реальном времени следить за её местоположением. Устройство автоматически рассчитывает глубину залегания и ток в линии до 10 метров. Также в комплекте есть мощный мультичастотный генератор, работающий на расстоянии до 10 километров.

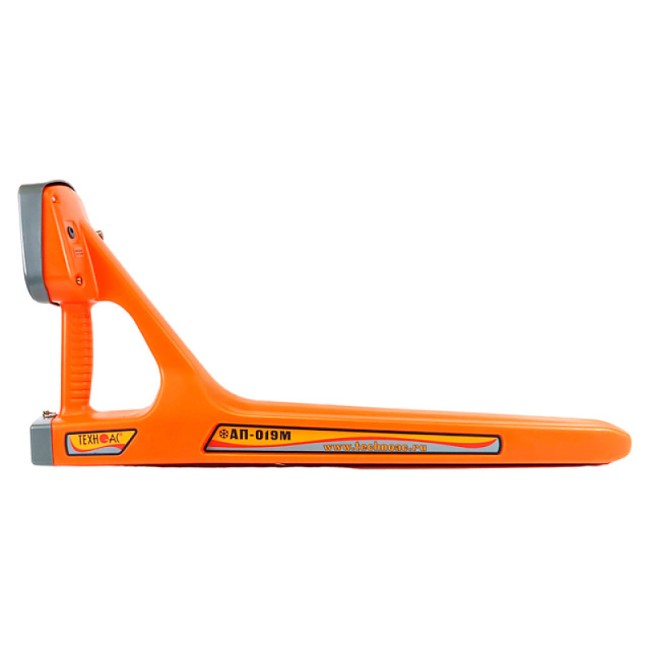

Особенности приемника АП-019М

АП-019М — это современное цифровое трассопоисковое устройство с уникальными функциями. На экране отображается трасса коммуникации, а также автоматически рассчитываются и выводятся глубина залегания и ток. Для удобства оператора предусмотрены различные варианты отображения информации: "Трасса", "График", "График+", "Минимум максимум" и "2-частоты".

Функции и характеристики

Кабелетрассоискатель ТЕХНО-АС Атлет АГ-319М с внешними датчиками обретает дополнительные возможности. Он поддерживает широкий спектр рабочих частот: 50(60), 100(120), 512, 1024, 8192 и 32768 Гц. Полоса частот составляет 40–8000 Гц, а радиоотклик — 8–40 кГц. Морозоустойчивый корпус позволяет работать при температурах до -30 °C, что делает устройство универсальным для различных климатических условий. Меню приемника доступно на двух языках, обеспечивая удобство использования.

Характеристики

Производитель	Техно-АС
Масса	2,1 кг
Визуальная индикация	OLED дисплей,178х64 пикс., 16 градаций "серого"
Подключаемые внешние датчики	КИ-105/110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Максимальный коэффициент усиления электрического тракта	>100 дБ
Максимальный в ручном режиме	10
От сетевого блока (СБП)	- любое (0…∞); - ограничение тока на "низкоомных" нагрузках, "Uмакс" на "высокоомных" нагрузках
Типы подключаемых нагрузок при генерации "SIN"	- все питающие напряжения; - режимы и установки; - ресурс питания; - "МУЛЬТИМЕТР ВЫХОДА": "напряжение на выходе", "ток в нагрузке", "сопротивление нагрузки", "мощность в нагрузке"
Точность определения глубины залегания	±5%
Количество встроенных датчиков	4
Добротность квазирезонансных фильтров (Q)	не менее 100
Режим 4	генерация ударных импульсов "УР" (ударный режим):- амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара ("С1", "С2" или "С3" на поле "ТОК") - частота следования им
При автономном питании или от внешнего аккумулятора 21 В	200 непрерывно на 2,0...150 Ом и "2F" на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом
Автоматические выключения генерации (зарядки)	импульсный, CLASS D(BD), КПД > 80%
Звуковая индикация	встроенный излучатель: синтезированный звук ЧМ звуковая индикация нажатия кнопок
Диапазон частот "Радио"	8…40 кГц
Вес электронного блока, не более	36
Режим 3	двухчастотный "2F" (одновременная генерация):- первая частота - 1024 Гц;- вторая частота - 8192 Гц;- соотношение амплитуд первой и второй частот - 4:1
При питании от сетевого блока	150 непрерывно на 1,3...300 Ом и "2F" на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом
Допустимые внешние аккумуляторы	- при разряде аккумуляторов ниже допустимой нормы;- при несоответствии внешнего напряжения режиму зарядки;- при превышении допустимого потребляемого тока;- при отключении внешнего питания в процессе генерации;- при коротком замыкании выхода в процессе ген
Степень защиты корпуса	14,5 кг
Диапазон частот "Широкая полоса"	0,04…8 кГц
Габаритные размеры электронного блока (кейса), не более	10
Режим 2	кратковременные посылки "ПР" (прерывистый):- длительность импульса - 100 мс;- частота следования импульсов - 1 Гц
С добавлением внешнего аккумулятора 12 В	100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при "2F"
Сетевой блок для работы или зарядки аккумуляторов	- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания);- автосогласование (достижение заданного тока в нагрузке);- автоматический "интеллектуальный" выбор выходной мощности; - специальная программа управления передающей
Управление	-30ºС — +45 ºС
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Диапазон температур эксплуатации / хранения	-30…+60 / -30…+60°С
Режим 1	непрерывный "НП"
При автономном питании	330 (260 при "2F")
Генерация ударных импульсов с максимальной частотой 80 уд./мин.	выходное напряжение 15 В, выходной ток 15 А max
Автоматические функции	- непосредственное подключение к объекту с "возвратом" тока через жилу или броню кабеля;- непосредственное подключение к объекту с "возвратом тока через землю" при помощи штыря – "заземлителя"; - индуктивное подключение с применением передающей антенны на
Выходной усилитель мощности	девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), "Интуитивный" интерфейс
Измерение тока принимаемого сигнала	автоматически в режиме "Трасса" 0,001....9,99 А
Частота f1 ("временная")	200…9999 Гцвыбирается взамен одной из "постоянных", не заносится в память, существует до выключения питания
Задаваемый для автосогласования	220 (180 при "2F")
Импульсные посылки одной частоты	8
Габаритные размеры	330 х 140 х 700 мм
Согласование с нагрузкой	1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В)4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В)
Определение глубины залегания трассы	автоматически в режиме "Трасса" 0....9,99 м
Частоты f1, f2, f3 ("постоянные")	200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
Кратковременные посылки	десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память
Встроенный аккумуляторный комплект	11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В)25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В)
Максимальная мощность, подводимая к "рамке", не более Вт	пластмассовый, герметичный
Источник питания	4…7 В (4 элемента тип "С", внешний аккумулятор 20000 мА*ч)
Индицируемые параметры	2D визуализация положения трассы относительно прибора глубина залегания трассы ток в коммуникации графики уровня сигнала с датчиков параметры настройки и управления
Управление чувствительностью	автоматическое - для 2D отображения "Трасса" полуавтоматическое или ручное (по выбору) - для "Графиков" автоматическое или ручное (по выбору) - для режима "2 частоты"
Точность измерения тока принимаемого сигнала	±5%
Непрерывная и двухчастотная генерация	25 (при силе удара "С2" автономно или "С3" с доп. акк.) 62 (при силе удара "С1" автономно)
Допустимое сопротивление нагрузки	два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач
