| Производитель | SEW |
| Масса | 0,8 кг |
| Начальная фаза теста | Выбирается вручную: 0° или 180° (цепь "фаза – земля") |
| дисплей | 2-строчный ЖКИ (2 х 16) |
| Индикация полярности | Определяется полярность волны, выключающей УЗО |
Описание

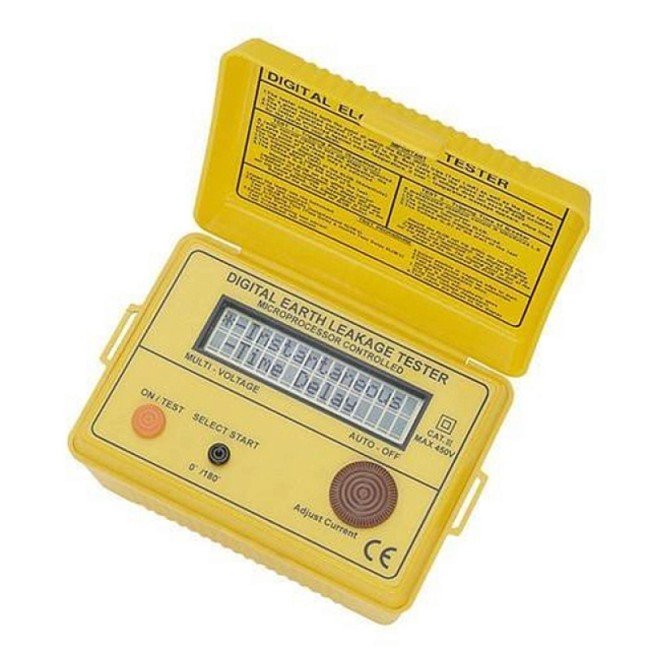

SEW 2820 EL – высокоточный измеритель параметров устройств защитного отключения (УЗО) с микропроцессорным управлением. Он позволяет определить дифференциальный ток, время размыкания цепи и напряжение в момент срабатывания УЗО. Это особенно важно, поскольку от качества работы УЗО зависит безопасность людей.
Прибор измеряет дифференциальный ток в диапазоне до 1 А с разрешением 1 мА и погрешностью ±(1%+1 мА). Также можно задать начальное значение дифференциального тока с помощью потенциометра. Есть возможность выбрать начальную фазу тестирования: 0° или 180°. На экране отображается полярность отключающей волны: "+" или "-".
Время отключения измеряется в диапазоне от 1 мс до 100 с с разрешением 1 мс и погрешностью ±(1%+1 мс).
SEW 2820 EL измеряет напряжение в диапазоне от 110 до 450 В при частоте 50 Гц. Погрешность не превышает ±(3%+1 В), а разрешение составляет 1 В.
Результаты измерений отображаются на двухстрочном ЖК-дисплее. Прибор сохраняет данные для дальнейшего анализа.
Для надежности ограничительный резистор защищен от перегрева. Питание осуществляется от восьми батареек типа "АА".
SEW 2820 EL работает в широком диапазоне температур – от -5 до +40 °C при влажности до 80%.
Характеристики
| Производитель | SEW |
| Масса | 0,8 кг |
| Начальная фаза теста | Выбирается вручную: 0° или 180° (цепь "фаза – земля") |
| дисплей | 2-строчный ЖКИ (2 х 16) |
| Индикация полярности | Определяется полярность волны, выключающей УЗО |
| Погрешность измерения | ± (1 % + 1 ед. счета) |
| Напряжение питания | 1,5 В х 8 (тип АА) |
| Габаритные размеры | 170 х 120 х 95 мм |
| Условия эксплуатации | Минус 10 °С … 40 °С, отн. влажность < 80 % |
| Номинальное напряжение (фаза – земля) | 100 … 450 В, 50 Гц |
| Разрешение | 1 мс |
| Установка начального значения дифф. тока | 1мА…1000мА; установка потенциометром |
| Диапазон измерений | 1 мс … 99,999 с |
| Измеряемое напряжение | Значение напряжения до запуска теста УЗО |
